2102023应用程序： 使用三个点动按钮实现对单台电动机的启、停控制。
这里将有大约有接近1000段实际程序。文中的短程序（雅称软件）都是经过PLC和PC机器运行且准确无误、有的程序是实际工程正在运行中的。因此程序都是正确的，这样才在这里发表。使的每一位阅读者都有所收获和启迪！
美女教授在休息
1. 梯形图语言程序
点动按钮的常开辅助触点接入PLC的输入端，使用三个点动按钮实现对单台电动机的启、停控制。电动机控制梯形图和电动机控制程序，如图2102023－2所示。

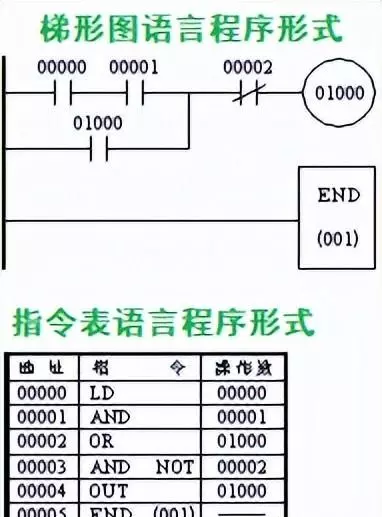

图2102023-2 电机控制梯形图和电机控制程序表

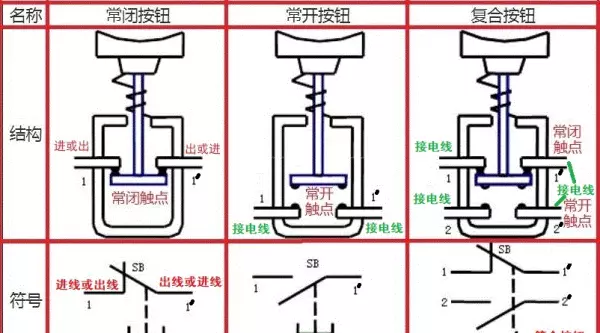

按钮的结构、分类、符号
2. 程序控制的逻辑关系
1）在图2102023－2的梯形图中，点动按钮00002 接常闭触点，当同时按动点动按钮00000、00001，即两个按钮全部按下，实现常开状态到常闭。
在逻辑中，输入逻辑继电器的逻辑线圈00002 OFF，00000、00001均 ON－OFF，输出逻辑继电器的逻辑线圈01000 得电ON－OFF。此时，在逻辑中，输出逻辑继电器的逻辑线圈01000 ON－OFF，输出逻辑继电器的常开逻辑辅助触点01000 ON－OFF，输出逻辑继电器的逻辑线圈01000 ON，输出逻辑继电器的常开逻辑辅助触点01000 ON。对输入逻辑继电器的常开逻辑辅助触点00000 ON－OFF与输入逻辑继电器的常开逻辑辅助触点00001 ON－OFF，进行自保持。
在逻辑电路中，输出逻辑继电器的常开逻辑辅助触点01000 ON，电动机启动运行。
2）在图2102023－2的梯形图中，电动机正常运转情况。当按动点动按钮00002 ON－OFF（常闭变常开）。
在逻辑中，输出逻辑继电器的逻辑线圈01000 OFF，输出逻辑继电器的常开逻辑辅助触点01000 OFF。输出逻辑继电器的常开逻辑辅助触点01000 OFF，对输入逻辑继电器的常开逻辑辅助触点00000 OFF与输入逻辑继电器的常开逻辑辅助触点00001 OFF，自保持解除。
在逻辑电路中，输出逻辑继电器的常开逻辑辅助触点01000 OFF，电动机停止运转。
