我们都知道PLC控制程序是整个PLC控制系统的关键，程序指令的好坏对控制系统的性能也有影响，可能大部分初学者对程序设计感觉很困难，不知道如何下手。
其实PLC程序设计也是有一定的规律可循的，一般来说对一些特定的功能通常会有相对固定的设计方法。
常用的程序设计方法包括逻辑设计法、移植转换设计法、顺序控制设计法、经验设计法等。
今天小编先给大家介绍逻辑设计法进行PLC的程序设计，那么什么是逻辑设计法呢?
逻辑设计法就是以逻辑组合或者逻辑时序的形式来进行设计PLC程序，这样的设计方法具有明确可行的设计步骤，简便、直观的特点，我们也是可以多采用这样的设计方法的。下面我们以一个通风系统运行状态的监控程序为例，介绍一下逻辑组合形式的逻辑设计法。
通风系统运行状态控制系统的控制要求如下：
在一个通风系统中，有4台电动机驱动4台风机工作，为了保证工作人员的安全，要求至少要有3台电动机同时运行。系统可以利用红、黄、绿三色指示灯来对电动机的运行状态进行监控指示。
当3台及3台以上电动机同时运行时，绿灯亮，表示通风良好;当2台电动机同时运行时黄灯亮，表示通风不佳，需要改善;
当少于2台电动机运行时红灯亮起，并进行闪烁，发出警告，表示通风太差，需要马上排除故障。
系统中设计有4个电机运行状态检测的传感器，检测电动机运行，当电动机运行时传感器有信号输入，当电动机停止时无信号输入。

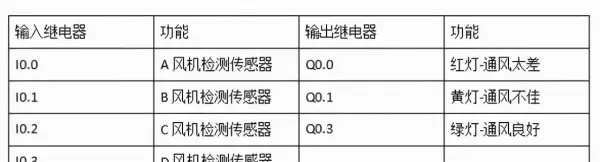

首先进行IO分配：
然后根据逻辑组合的设计法进行设计分析：
我们用A B C D分别表示4台风机的运行状态，用HL1 HL2 HL3分别表示红灯、黄灯、绿灯。3个指示灯的状态与控制要求中的3种工作状态是对应的关系，下面分别针对这3种工作状态建立逻辑表达式。
1、当少于2台电动机运行时红灯亮起，并进行闪烁，发出警告，表示通风太差。

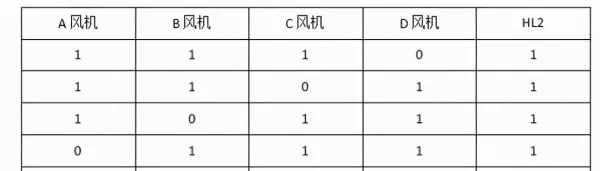

我们从上面的状态表可以得出以下逻辑函数：
2、当2台电动机同时运行时黄灯亮，表示通风不佳，需要改善。

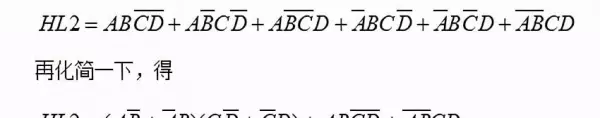

我们从上面的状态表可以得出以下逻辑函数：
3、当3台及3台以上电动机同时运行时，绿灯亮，表示通风良好。
我们从上面的状态表可以得出以下逻辑函数：

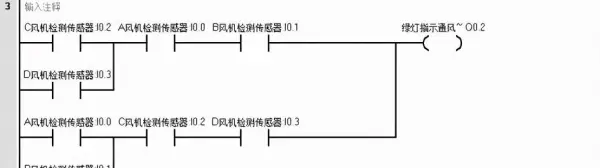

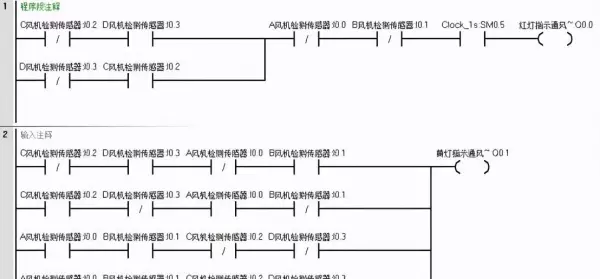

最后，我们把红、黄、绿灯的控制合并起来，相乘即串联，相加即并联，字母用常开，字母取反用常闭，一一对应写出来就可以转换成PLC程序啦，然后注意在红灯控制程序中串联上SM0.5常开触点即可，SM0.5是秒脉冲的特殊存储器的标志位，就可以实现红灯的闪烁啦，具体控制程序如下：
这就是利用逻辑设计法进行PLC的程序设计，你了解了吗?
