本文教大家通过PLC如何用一个开关，控制三个灯一个一个的点亮，并且一个一个的熄灭，下面我们直接进入主题。
控制要求：用一个按钮控制三组（或三个）灯，以这到控制灯的亮度，由PLC组底一个控制器，每按一次按钮增加一组灯亮，三组灯全亮后，每按一次按钮，灭一组灯（为了使每一组灯亮的时间尽量相等，要求先亮的灯灭），如果按下按钮的时间超过2S，则灯全灭。
方案设计：

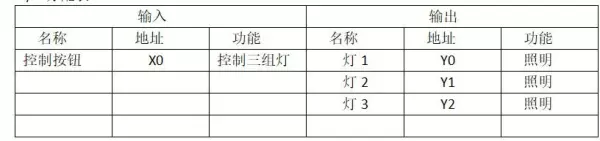

I/O分配表：
思路设计：

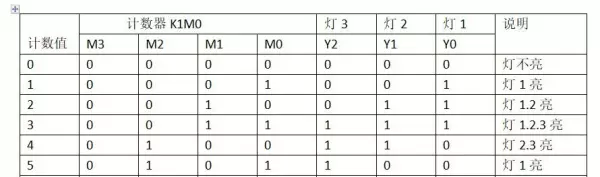

根据控制要求，可用加一指令INC组成一个计数器，计数值用K1M0表示，用计数结果控制三个灯的组合状态，计数器数值与三组灯的逻辑关系如下：
在这里为大家解释一下K1M0计数器，计数值0~6中M0,M1,M2,M3里面的数怎么来的。初始的时候M0=0,M1=0,M2=0,M3=0,在执行一次INC指令后M0=1,M1=0,M2=0,M3=0。再执行一次INC指令后M0=0,M1=1,M2=0,M3=0。以此类推如上表一样。

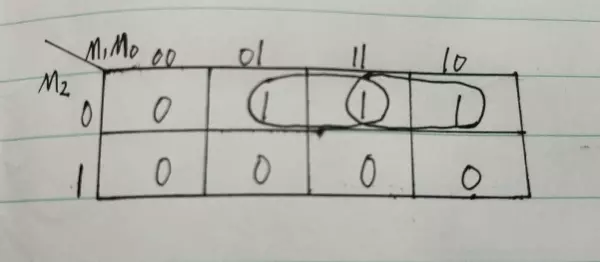

（在这里卡诺图的作用是简化逻辑函数，让我们在设计电路的时候更加简单）

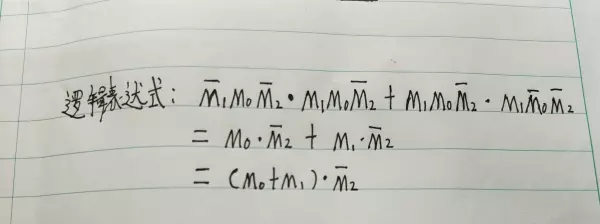

Y0的逻辑表达式 :

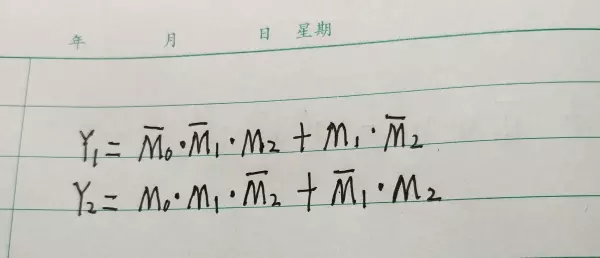

同理运用这种方法我们可以画出Y1,Y2卡诺图，表达式如下：
当我们要将计数器复位的时候，由图可知：只需要M1=1,M2=1时即可。

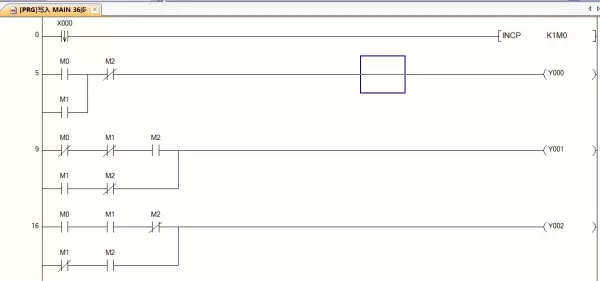

这个梯形图的设计思路就是：我们直接把我们在前面设计好的逻辑表达式转化过来即可。比如Y0的逻辑表达式：（M0+M1）*M2的反，在PLC中就可以表示为LD,M0,ANI,M2,OR,M1,OUT,Y0。
